VICTRON Batteriecomputer BMV-702

• Standardfunktionen:
• Batteriespannung, Strom, Leistung, verbrauchte Amperestunden und Ladezustand
• Restlaufzeit bei aktueller Entladerate
• Programmierbarer visueller und akustischer Alarm
• Programmierbares Relais, um unwesentliche Lasten abzuschalten oder bei Bedarf einen Generator einzuschalten.
• Ein 500 Ampere Schnellanschluss-Shunt und ein Anschluss-Set
• Shunt-Kapazität bis zu 10,000 Ampere auswählbar.
• VE.Direct Kommunikationsanschluss
• Speichert eine große Bandbreite an Verlaufsdaten, anhand derer Nutzungsmuster und Batteriezustand bewertet werden können.
• Breiter Eingangsspannungsbereich: 6,5 - 95 V
• Hohe Strommessauflösung 10 mA (0,01 A)
• Geringer Stromverbrauch 2,9 Ah pro Monat (4 mA) bei 12 V und 2,2 Ah pro Monat (3 mA) bei 24 V
• Technische Daten:
• Spannungsbereich Stromversorgung: 6,5 - 95 VDC
• Stromaufnahme; Hintergrundbeleuchtung aus: < 4 mA
• Bereich der Eingangsspannung, Zusatzbatterie: 6,5 - 95 VDC
• Batteriekapazität: 1 - 9999 Ah
• Betriebstemperaturbereich: -40 +50 °C
• Misst Spannung einer zweiten Batterie: Ja
• Temperaturmessbereich: -20 +50 °C
• VE.Direct Kommunikationsanschluss: Ja
• Relais: 60 V/1 A normal offen
• Auflösung & Genauigkeit:
• Strom: ± 0,01 A
• Spannung: ± 0,01 V
• Amperestunden: ± 0,1 Ah
• Ladezustand: (0 - 100 %) ± 0,1 %
• Restlaufzeit: ± 1 min
• Genauigkeit der Strommessung: ± 0,4 %
• Genauigkeit der Spannungsmessung: ± 0,3 %
• Installation & Abmessungen:
• Installation: Flachmontage
• Vorderseite: 63 mm Durchmesser, Durchmesser und Tiefe Gehäuse: 52 mm und 31 mm
• Frontblende: 69 x 69 mm
• Bolzen für Shunt-Anschlüsse: M10

Batterie- „Tankuhr“, Restlaufanzeiger und vieles mehr

Die verbleibende Batteriekapazität hängt von den verbrauchten Amperestunden, dem Entladestrom, der Temperatur und dem Alter der Batterie ab. Es sind komplexe Softwarealgorithmen erforderlich, um all diese Variablen zu berücksichtigen. Abgesehen von den grundlegenden Anzeigeoptionen wie Spannung, Strom und verbrauchte Amperestunden zeigen die BMV-700 Serien auch den Ladezustand, die Restlaufzeit und den Stromverbrauch in Watt an.

Bluetooth Smart

Mit dem Bluetooth Smart Dongle ist die Überwachung Ihrer Batterien über ein Apple oder Android Smartphone, Tablet, Macbook sowie über andere Geräte möglich.

Einfache Installation

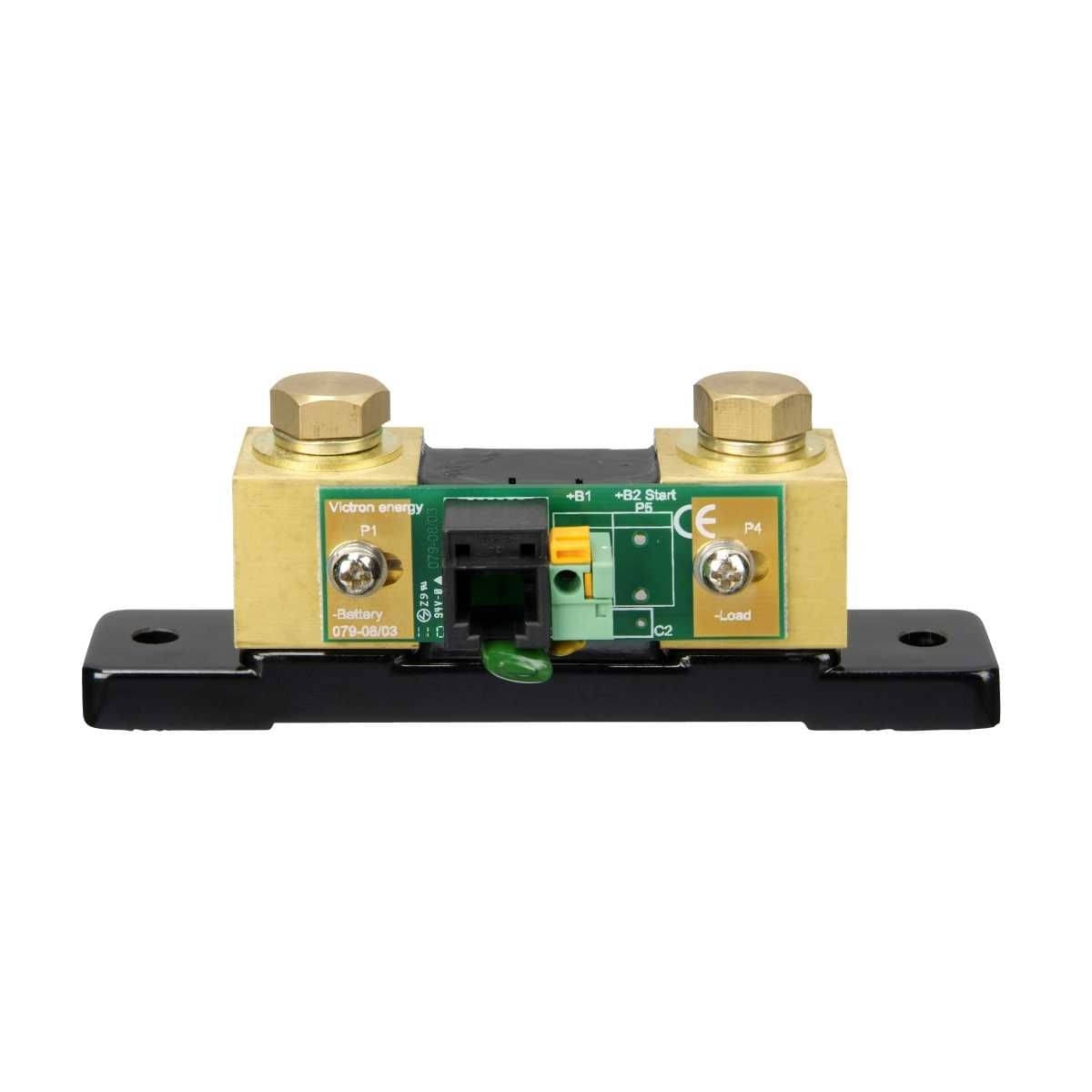

Sämtliche elektrischen Anschlüsse werden mit dem Leiterplatten-Steckverbinder am Strom-Shunt vorgenommen. Der Shunt ist mit dem Wächter über ein Standard RJ12-Telefonkabel verbunden. Im Lieferumfang enthalten: RJ12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m). Es werden keine weiteren Bauteile benötigt. Außerdem werden eine separate Frontblende für ein quadratisches oder rundes Display, ein Sicherheits-Ring für eine rückseitige Montage und Schrauben für eine frontseitige Montage mitgeliefert.

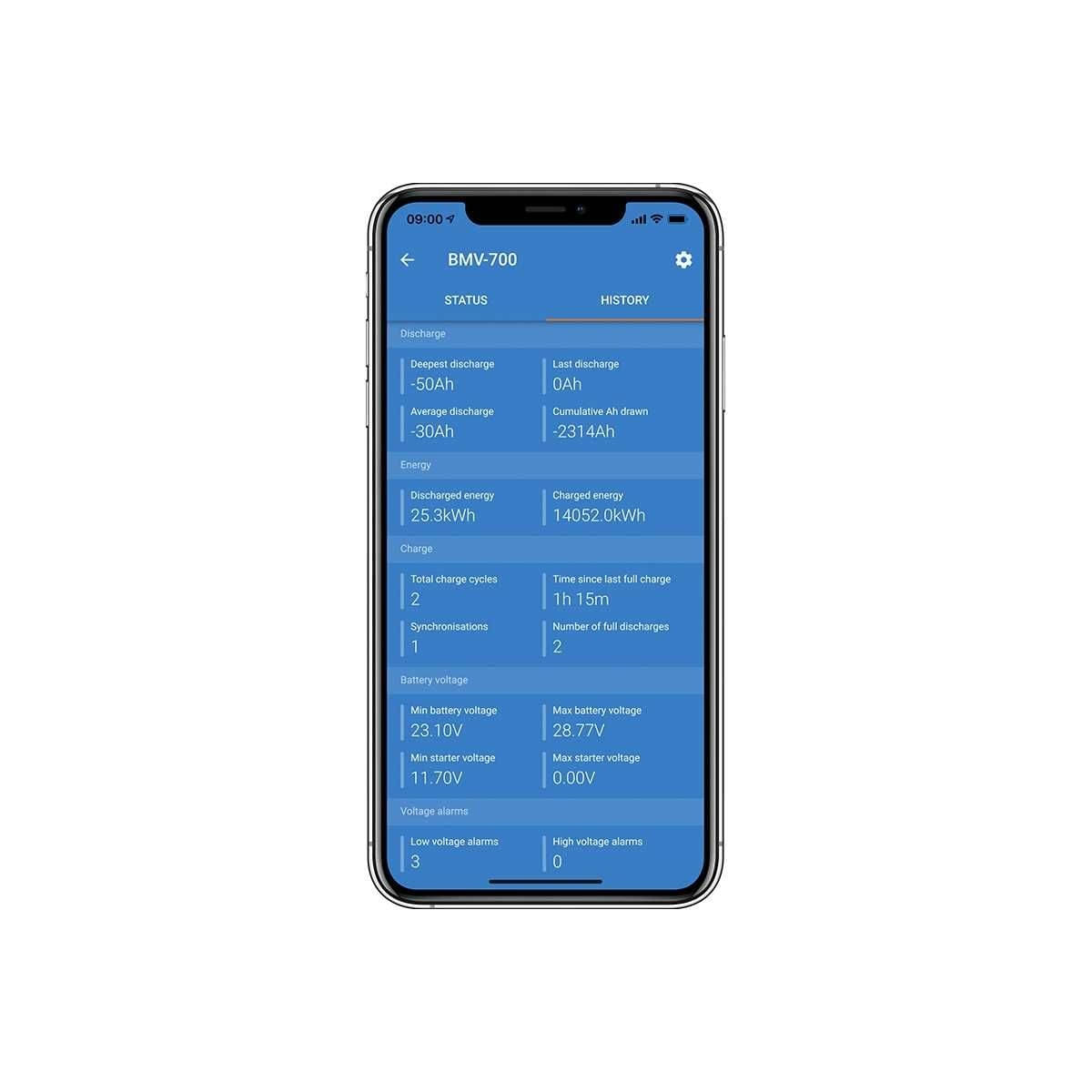

Einfache Programmierung (mit Ihrem Smartphone!)

Ein Schnellinstallationsmenü und ein ausführliches Setup-Menü mit Bildlauf unterstützen den Nutzer, wenn er die verschiedenen Einstellungen vornimmt. Alternativ lässt sich auch eine schnelle und einfache Lösung nutzen: Laden Sie sich dafür die Smartphone App herunter (Bluetooth Smart Dongle erforderlich).

Überwachung der Mittelpunktsspannung

Diese Funktion, die häufig in der Industrie verwendet wird, um große und kostenintensive Batteriebänke zu überwachen, ist nun zum ersten Mal zu einem günstigeren Preis erhältlich, damit jede beliebige Batteriebank überwacht werden kann. Eine Batteriebank besteht aus einem Strang in Reihe geschalteter Zellen. Die Mittelpunktsspannung ist die Spannung nach der Hälfte des Strangs. Im Idealfall beträgt die Mittelpunktsspannung genau die Hälfte der Gesamtspannung. In der Praxis kommt es jedoch zu Abweichungen. Diese sind von zahlreichen Faktoren abhängig, wie z. B. von einem unterschiedlichen Ladezustand bei neuen Batterien oder Zellen, unterschiedlichen Temperaturen, internen Leckströmen, Kapazitäten und noch vielen weiteren. Große oder zunehmende Abweichungen der Mittelpunktsspannung deuten auf eine unsachgemäße Batteriepflege oder eine fehlerhafte Batterie bzw. Zelle hin. Korrigierende Maßnahmen infolge eines Mittelpunktsspannungsalarms können ernsthafte Schäden an einer teuren Batterie verhindern. Bitte beachten Sie auch das Handbuch für weitere Informationen.

Mehr zur Mittelpunktsspannung

Eine beschädigte Zelle oder eine beschädigte Batterie kann eine ganze große, teure Batteriebank zerstören. Wenn Batterien in Serie geschaltet sind, kann durch die Messung der Mittelpunktsspannung eine rechtzeitige Warnmeldung erzeugt werden.

Zusatzfunktionen des BMV-702

Zusätzlicher Eingang zum Messen von Spannung (einer zweiten Batterie), Temperatur oder Mittelpunktsspannung sowie zugehörige Alarm- und Relais-Einstellungen.
