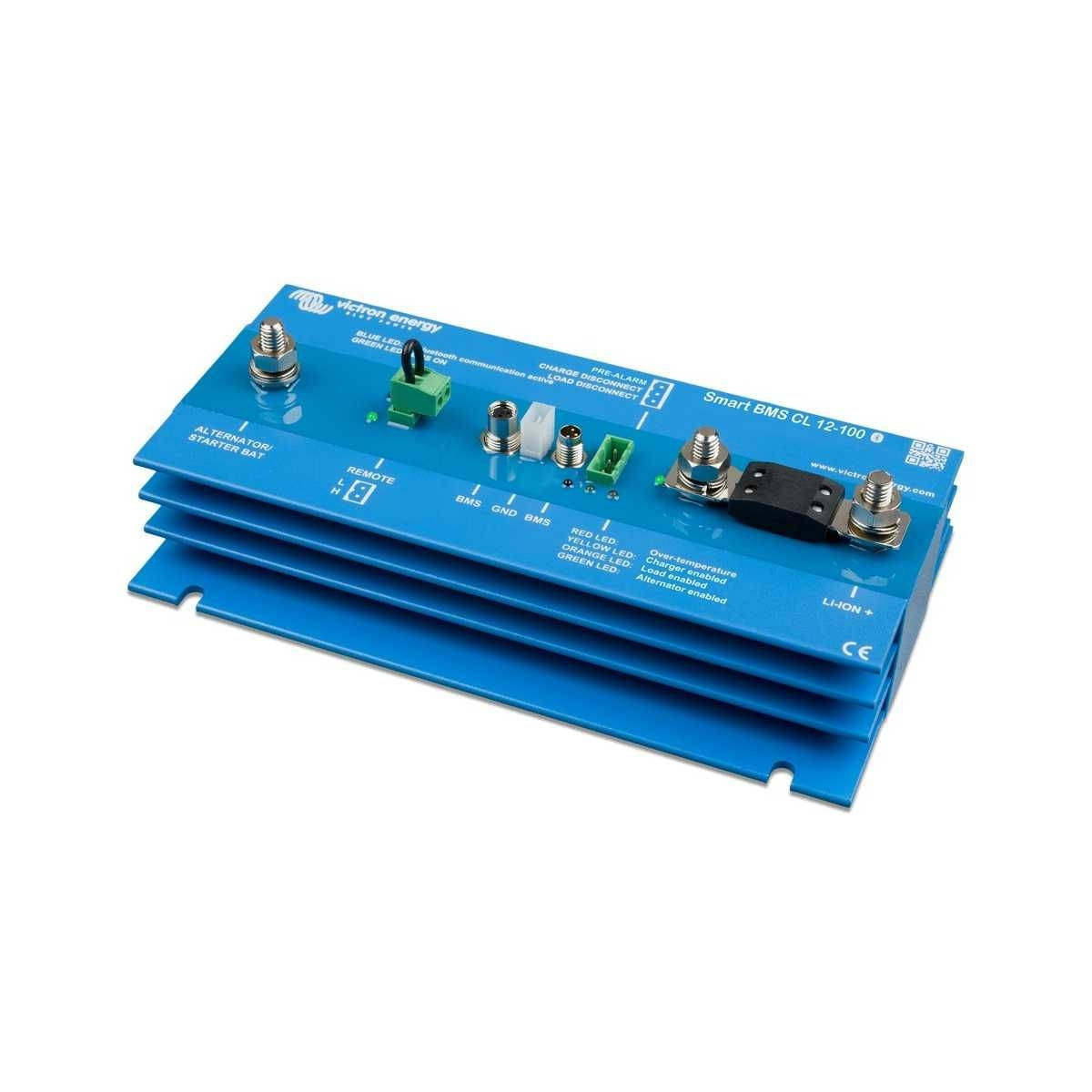

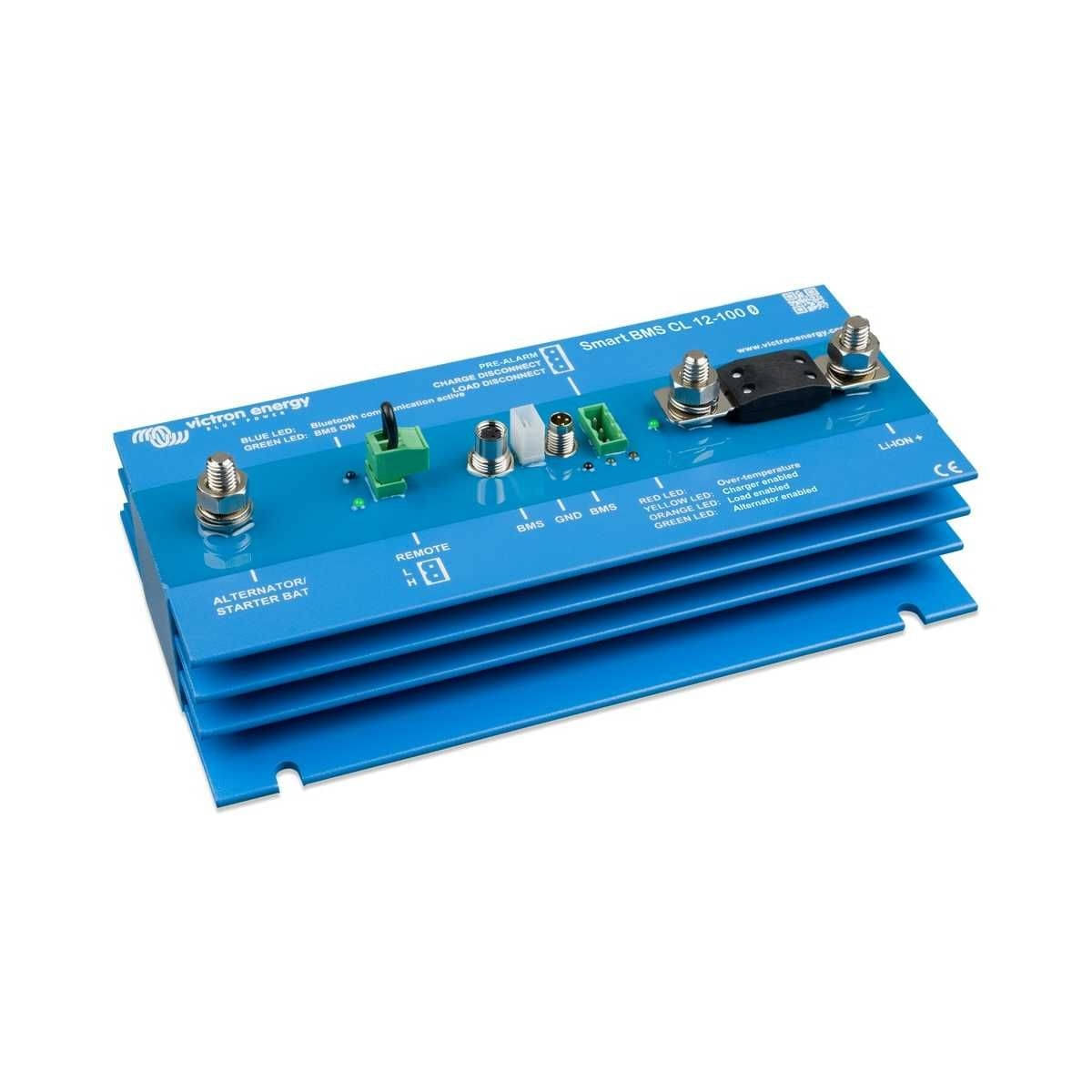

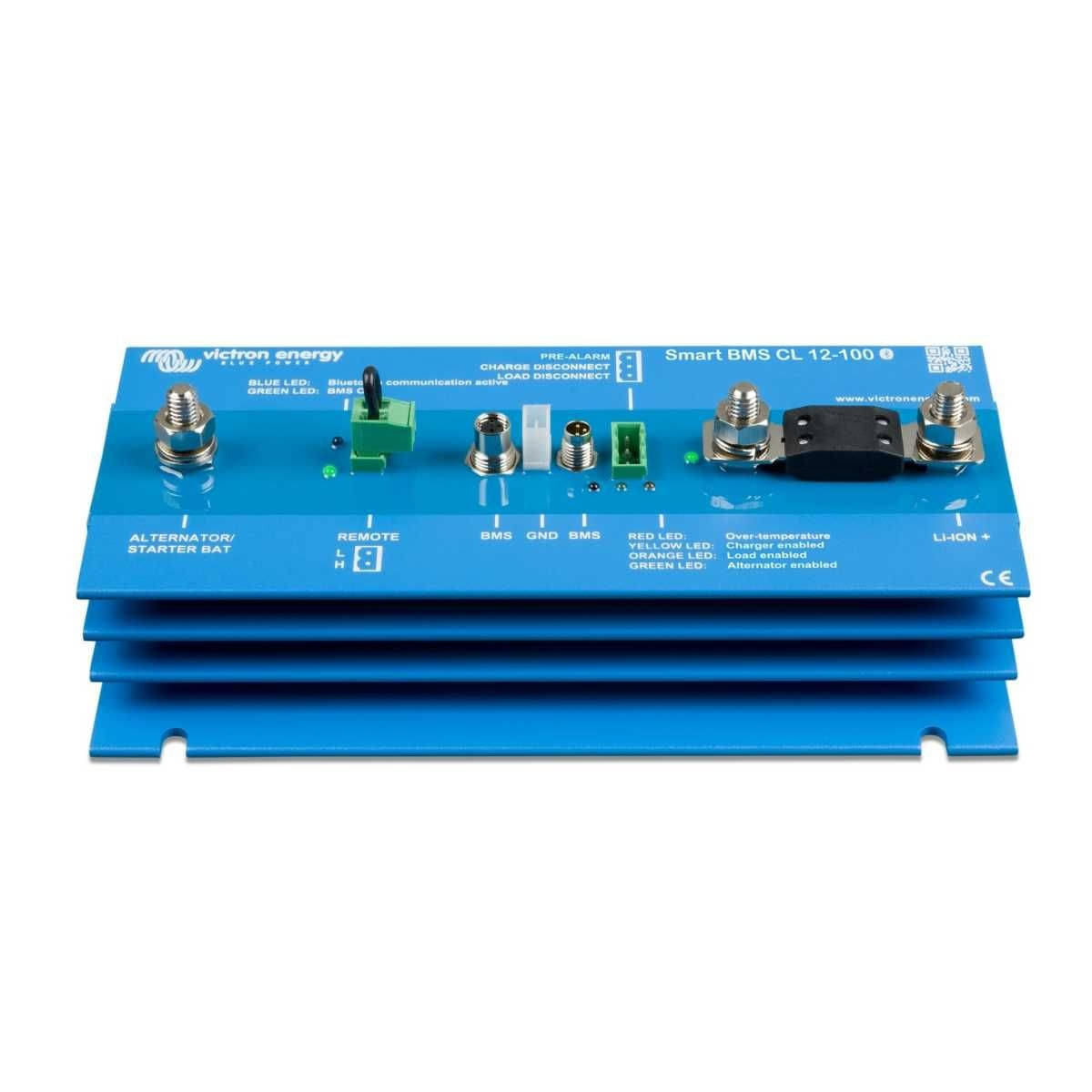

VICTRON Batterie-Management-System Smart BMS CL 12/100

Das Smart BMS CL 12/100 ist ein Batterie-Management-System für intelligente Lithium-Eisen-Phosphat-Batterien (LiFePO4) von Victron. Es wurde speziell für 12V-Systeme mit einem 12V-Generator entwickelt.

• Anschluss Alternator/Starter Batt+ - Lichtmaschine- und Batterieschutz: Der Eingangsstrom am Anschluss Alternator/Starter Batt+ wird elektronisch auf etwa 90 % des Sicherungswertes begrenzt. Eine Sicherung von 100 A begrenzt daher den Eingangsstrom auf etwa 90 A und schützt die Lithium-Batterie vor übermäßigem Ladestrom und die Lichtmaschine vor Überlastung (die meisten 12-V-Lichtmaschinen überhitzen und fallen aus, wenn sie länger als 5 Minuten mit maximaler Ausgangsleistung laufen).
• Anschluss zum ferngesteuerten Ein-/Ausschalten: Verwenden Sie ihn, um das Laden über den Anschluss des Lichtmaschinen zu unterbrechen, während die BMS-Funktionen aktiviert bleiben, oder als Ein-/Ausschalter, um das System vollständig abzuschalten.
• Last- und Ladetrennausgang: Das Smart BMS CL 12-100 überwacht und schützt jede einzelne Batteriezelle innerhalb der Batterie und schaltet die Lichtmaschine, die Ladequellen oder die Gleichstromlasten ab, wenn die Spannung der Batteriezellen zu niedrig/hoch ist oder die Temperatur zu hoch wird.
• Voralarmausgang: Kann zur Ansteuerung eines Relais, einer LED oder eines Summers verwendet werden, um ein Warnsignal abzugeben, bevor das BMS die Batterien vom System trennt.
• Bluetooth für die Überwachung und Konfiguration über unsere VictronConnect App sowie mit Instant Readout (Sofortiger Anzeige), welche die Möglichkeit bietet, die wichtigsten Werte in Echtzeit zur Diagnose auf einen Blick auszulesen, ohne dass eine Verbindung mit dem BMS hergestellt werden muss.
• Anschluss Lichtmaschine - maximaler Ladestrom: 100 A (mit einer 125 A-Sicherung)
• Eingangsspannung zum Starten des Ladens > 13 V
• Stromaufnahme, Fern-Ein: 16 mA (ohne Lastausgang und Ladeausgangsstrom)
• Stromaufnahme, Fern-Aus: 5 mA (BMS-Funktionalität noch aktiv)
• Betriebstemperaturbereich -40 ℃ bis +60 ℃
• Luftfeuchtigkeit, maximal / durchschnittlich 100 % / 95 %
• Schutz, Elektronik IP65
• Gleichstromanschluss M8 (Anzugsmoment: 10 Nm)
• Gleichstromanschluss Batterie minus Faston-Buchse, 6,3 mm

Das BMS CL 12/100 überwacht und schützt jede einzelne Batteriezelle innerhalb der Batterie (oder Batteriebank) und schaltet den Generator, die Ladequellen oder die DC-Lasten bei niedriger Batteriespannung, hoher Batteriespannung oder Übertemperatur ab.

Der dedizierte Generatoreingang sorgt für Strombegrenzung und Einwegverkehr vom Generator in die Batterie, so dass ein Generator (und eine Startbatterie) jeder Größe sicher an die Smart Lithium-Batterie oder Batterien angeschlossen werden kann.

Das BMS ist auch mit einem Fern-Ein/Aus-Anschluss ausgestattet, um das BMS (und das System) über einen Fernschalter auszuschalten, sowie mit einem Voralarmkontakt, um ein Warnsignal zu geben, bevor das BMS die Batterien vom System trennt.
