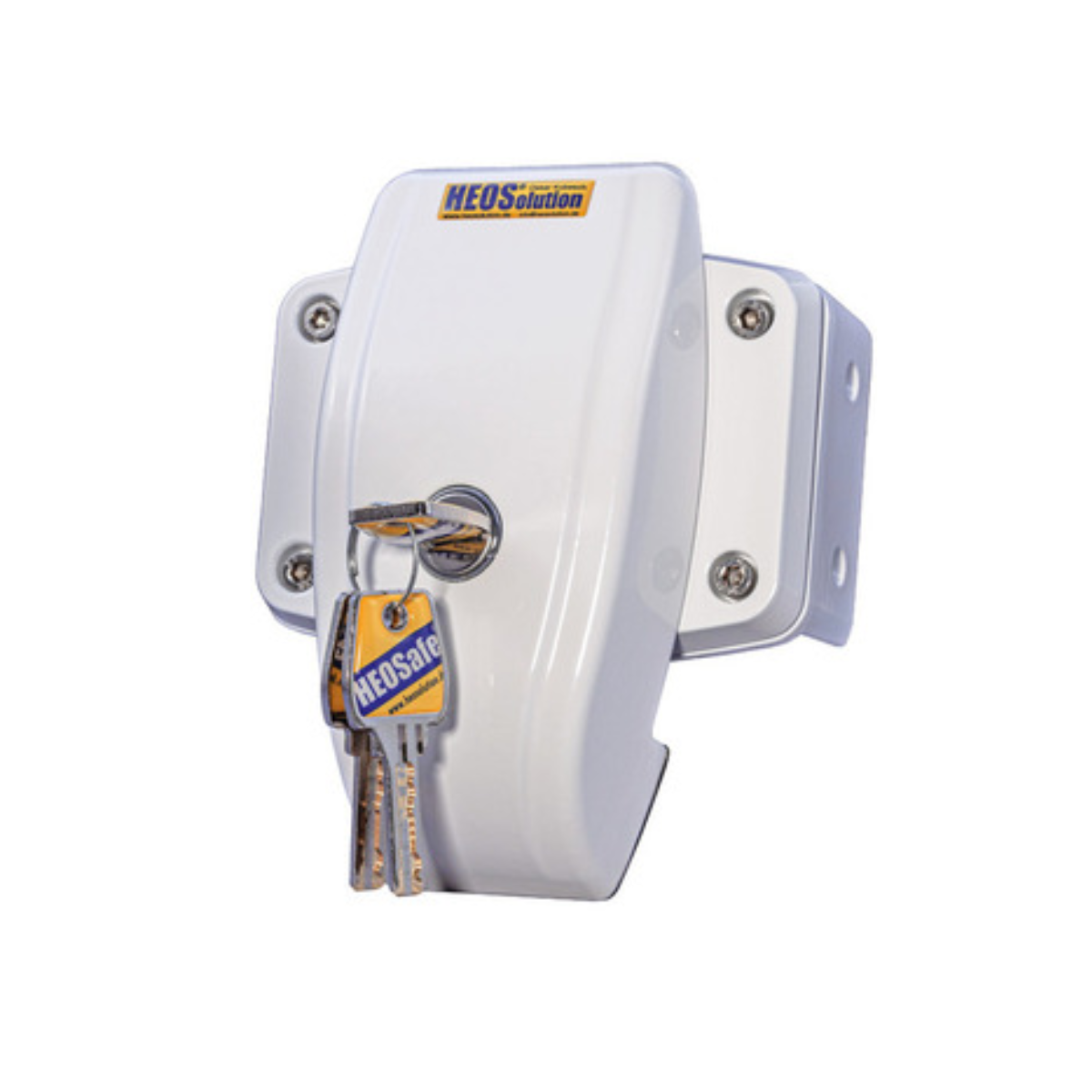

HEOSolution HEOSafe Door Frame Lock Zusatzschloss

Zusatzschloss mit Befestigungsplatte für die Montage an Türrahmen, Serviceklappen und Heckgaragen.

• Außensicherheitsschloss mit Befestigungsplatte
• BEDIENUNGSANLEITUNG:
• Das Schloss kann man nur mit Schlüssel betätigen. Das Schloss mit dem Schlüssel entriegeln und das Schlossgehäuse um 180° drehen. Der Schlüssel kann abgezogen werden nur in offene oder Geschlossene Stellung.
• Dieses Schloss wird nur von außen betätigt. Wir empfehlen dringendst dieses Schloss nicht abzuschließen wenn man sich in dem Fahrzeug aufhält: die Fluchtwege / -Türen sollten offen und freizugänglich bleiben.
• Halten Sie immer einen Schlüssel griffbereit!
• MONTAGEANLEITUNG:
• Das Schloss von der Befestigungsplatte abschrauben: mit dem Schlüssel das Schloss entriegeln und das Schlossgehäuse 90 ° drehen (Montagestellung). Die 4 Schrauben entfernen. In dieser Position kann der Schlüssel nicht entfernt werden.
• Die Befestigungsplatte am Türrahmen anbringen. Dafür wird einen Spalt von 5 mm zwischen Tür/Klappe und Rahmen benötigt.

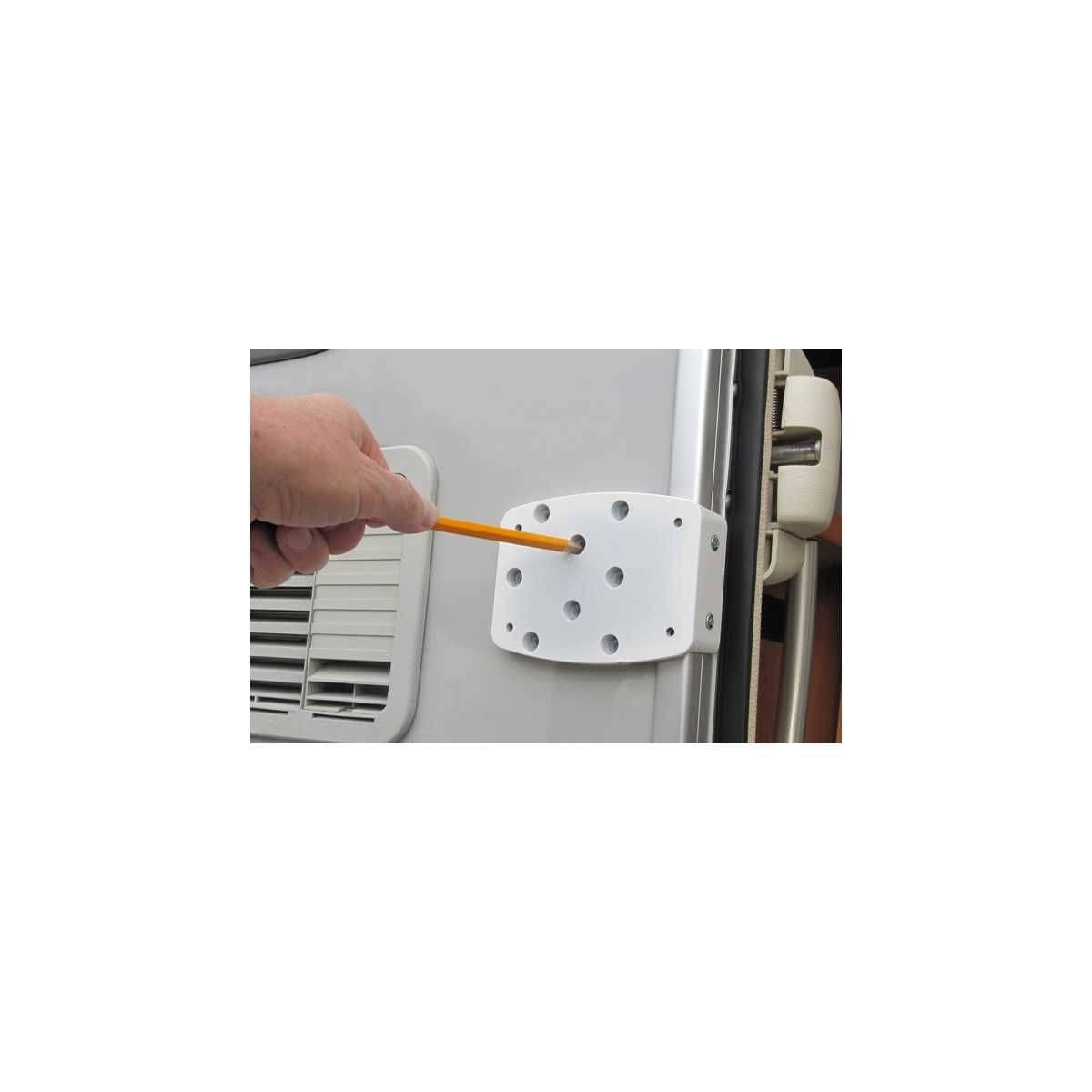

• 4 Bohrungen an der Wand und zwei an Innenleiste kennzeichnen; entweder mit einem Stift markieren oder einfach die Platte an der Wand halten und bohren. Dabei darauf achten das an der Innenseite der Wand keine Beschädigungen entstehen und wenn Möbel vorhanden sind auch die passenden 4 Löcher gewählt werden.
• Für die Schraubbefestigung an der Innenleiste der Wand die 2 Löcher mit einem Bohreinsatz Ø 2mm vorbohren.

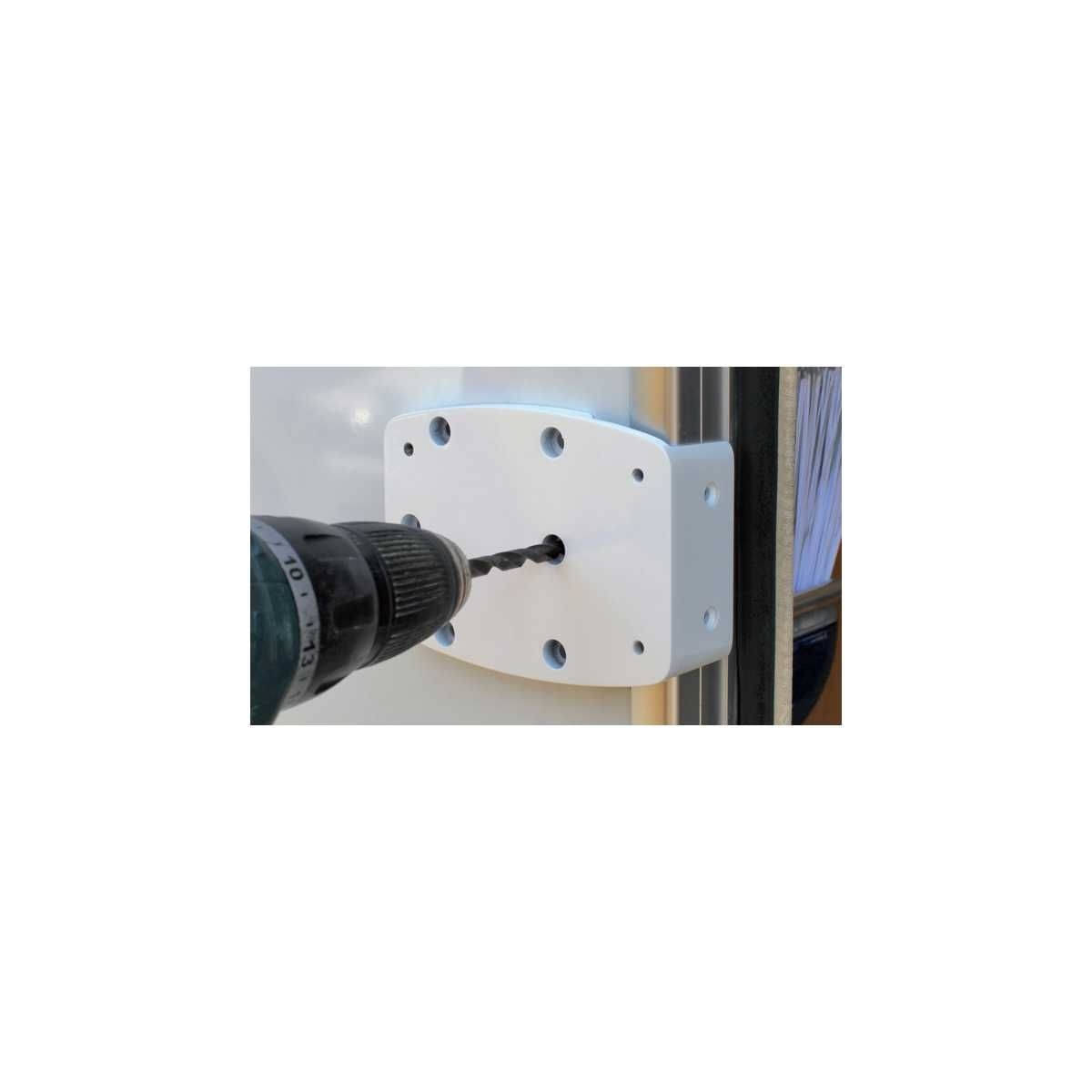

• Für die Befestigung an der Wand 4 Löcher mit Bohreinsatz Ø 5,5mm vorbohren.
• Die Platte entfernen und die Bohrspäne wegwischen, Die Schrauben für die Wandbefestigung auf der richtige Länge einkürzen mit einer Metallsäge und dann die Befestigungsplatte seitlich und an der Wand verschrauben.
• Das Schloss zurück auf die Befestigungsplatte schrauben.
• Das HEOSafe® Door Frame Lock ist jetzt funktionsfähig

Dieses Schloss ist geeignet für die Befestigung am Rahmen von Türen, Serviceklappen und Heckgaragen sowohl für linke oder rechte Türanschläge sowie auch für Klappen die sich nach oben oder nach unten öffnen.
