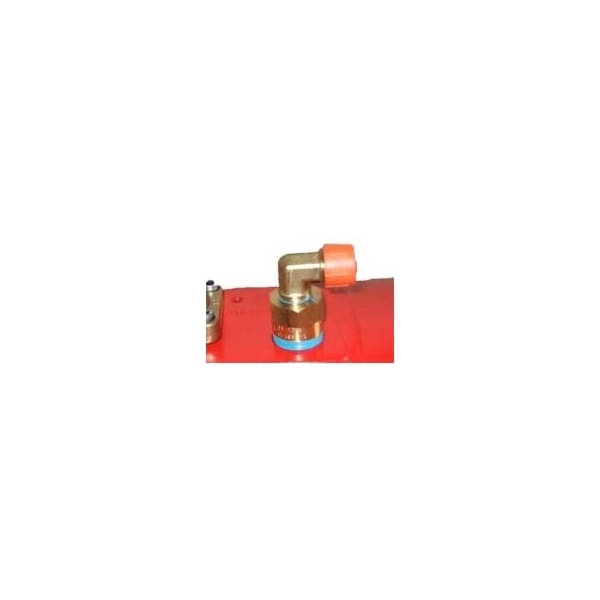

Brenngastank GUG 23 Liter ø 228 mm inkl. Winkelbefüllung

Flüssiggastank zum Befüllen an Brenngas-Tankstellen.

• Labyrinthrohr für Gas-Phasenentnahme
• Automatischer Füllstop bei 80 %
• Inhaltsanzeige
• Sicherheitsventil 27 bar
• Entnahmeventil mit Strömungsbegrenzung
• Inhalt: 23 Liter
• Leergewicht: 22 KG
• Füllung: ca. 9,5 KG
• Durchmesser: Ø 228 mm
• Länge: 669 mm
• Armaturenausrichtung: 105°
• Abnahme nach: ECE R67-01
• Bedienungsanleitung gemäß ECE Regulation 67-01

Der Brenngastank ist ein Gastank zum Betanken mit Flüssiggas. Im Gegensatz zu Autogastanks oder Stapler-Tanks erfolgt die Entnahme bei Brenngastanks aus der Gasphase. Das gasförmig entnommene Gas dient zu Brennzwecken, zum Kochen und Heizen in Reisemobilen zum Beispiel. Ferner wird das aus dem Gastank entnommene Gas in Verkaufsfahrzeugen zum Betrieb von Fritteusen und Gasgrills eingesetzt oder auch zum Betrieb von Teerkochern im Straßenbau verwendet.

Innerhalb des Gastanks ist das Gas in flüssiger Form. Flüssiggas ist ein Gasgemisch aus Propangas und Butangas, es wird als Autogas oder LPG (Liquid Petroleum Gas) bezeichnet. Die Entnahme aus dem Gastank (Druckbehälter) erfolgt über ein Labyrinthrohr im Inneren des Brenngastanks.

Wichtig ist hierbei die korrekte Einbaulage des Tanks, es ist die vorgeschriebene Einbaulage zu beachten. Standardmässig erfolgt die Ausrichtung der Gastanks auf 105 Grad, falls nicht explizit anders angegeben. Bei der Ausrichtrung der Gastanks auf 105° ist die Armaturenplatte leicht nach unten geneigt. Bei richtiger Einbaulage der Tanks geht das Labyrinthrohr von unten durch das flüssige Gas und endet über dem Flüssiggasspiegel. Oberhalb des Flüssiggasspiegels im Gastank verdampft das Propan/Butan zu einem dampfförmigen Gasgemisch und fällt durch das Labyrinthrohr nach unten zum Gasentnahmeventil. Hier kann es als Nutzgas zu Brennzwecken verwendet werden. Das aus dem Gastank entnommene Gas ist schwerer als Luft.

Zur Ausrichtung des Gastanks wird die Armaturenplatte auf 105 Grad vorpositionert und anschliessend exakt ausgerichtet, bis der Positionierungsaufkleber (Kreuz) auf halber Höhe des Tankdurchmessers sitzt.

Die Funktion der in die Tanks eingebauten Ventile ist nur bei richtiger Ausrichtung gewährleistet, da der Inhaltsanzeiger und das automatische Füllstoppventil schwimmerbasierend arbeiten. Nur bei richtiger Tankausrichtung kann das Füllstoppventil bei 80 % Flüssiggasstand automatisch den Betankungsvorgang beenden.
