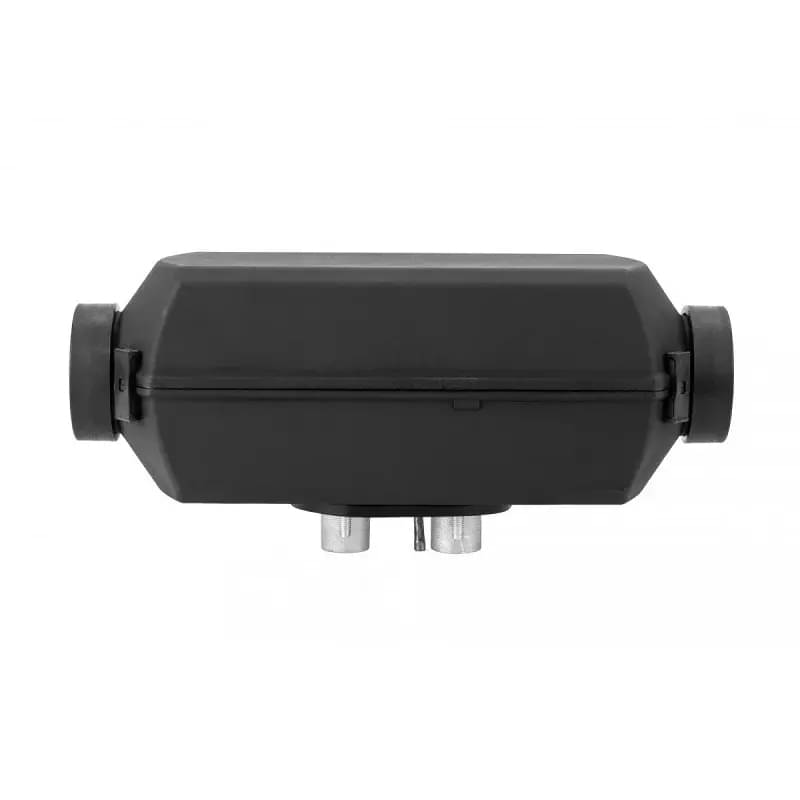

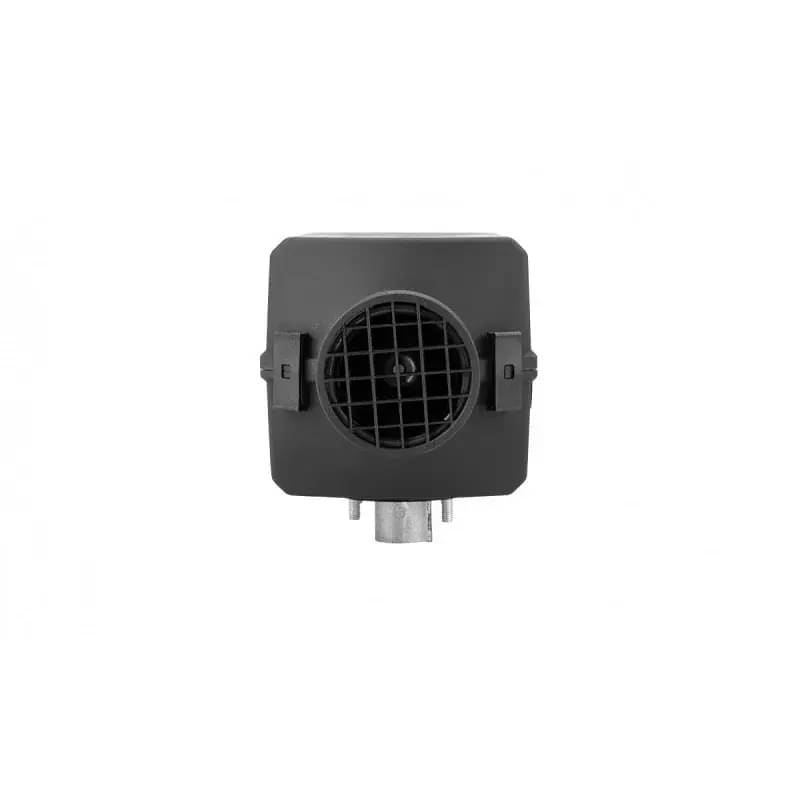

Autoterm Komplettanlage Air 2D 2kW 12V mit Bedienteil PU-5

Ein Bausatz für den Einbau der Heizung in die meisten Wohnmobile und Freizeitfahrzeuge. Neben den Grundkomponenten für den Einbau der Heizung enthält der Bausatz auch zusätzliche Komponenten, die den Einbau an schwierigen Stellen erleichtern. Die Kraftstoffpumpe ist sehr leise, was für den Komfort der Reisenden wichtig ist.

• Betriebsspannung: 12 V
• Heizleistung: 0,8 kW (min), 2 kW (max)
• Luftdurchsatz: 34 m³/h (min), 86 m³/h (max) -Kraftstoffverbrauch: 0,5 kW (min), 2 kW (max) -Kraftstoffverbrauch: 0,5 kW (min), 2 kW (max)
• Kraftstoffverbrauch: 0,10 l/h (min), 0,24 l/h (max)
• Stromverbrauch: 10 W (min), 29 W (max) -Stromverbrauch.
• Warmluftkanalsystem: 60 mm Durchmesser, 2 m Länge

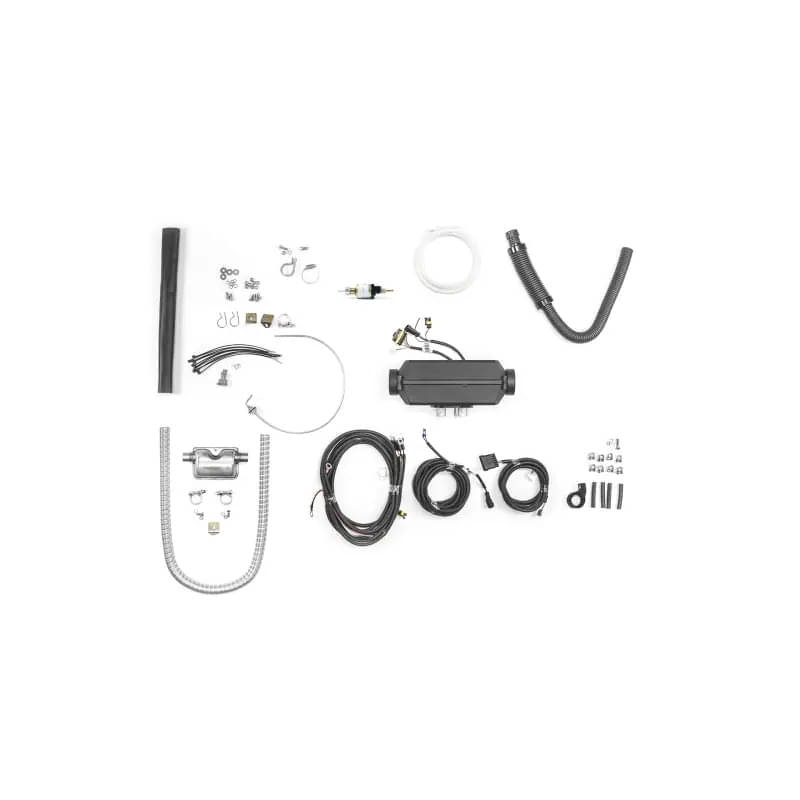

• Kompletter Heizungsinstallationssatz enthalten:
• Leise Autoterm-Kraftstoffpumpe "Extra Quiet"
• Edelstahl-Schalldämpfer (17 x 9 x 5 cm)
• Gummigriff für Kraftstoffpumpe
• Kabelbaum für die Kraftstoffpumpe
• Kabelbaum für die Heizung -Elektrokabel
• Verbrennungsluftansaugkanal mit integriertem Schalldämpfer
• Auspuffrohr-Hitzeschild
• Auspuffrohrende + Schelle
• Y-förmiges T-Stück ohne Steuerventil -Kraftstoffleitungs-T-Stück ohne Steuerventil
• T-förmiges T-Stück für die Kraftstoffleitung
• Ausblasgehäuse FI 60 mm (ohne Gitter)
• Ausblasgitter FI 60 mm
• Kraftstofffilter MAHLE KL 13 OF
• Autoterm Air 2D Montageplatte ( 80 mm )
• Kraftstoffeinlass
• Kraftstoffschlauch 5,5 m
• Kraftstoffschlauchanschluss
• Spiralförmiges Metall-Auspuffrohr -1 m
• Schrauben, Muttern, Schellen, Schrumpfschlauch, Kabelbinder
• Anweisungen für den Gebrauch

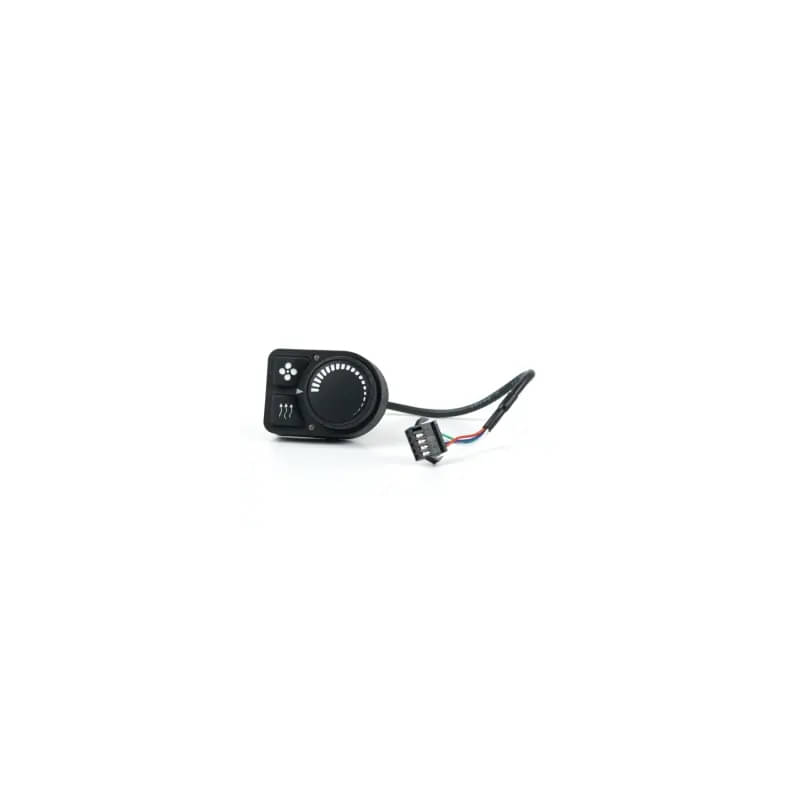

Bedienteil PU-5

Einfaches Bedienfeld mit Drehknopf. Steuert die Heizung über die Leistungsstufen. Es kann ein Temperatursensor angeschlossen werden. In diesem Fall kann das PU-5 zur Regelung der Raumtemperatur verwendet werden. Ansonsten regelt das PU-5 im Leistungsmodus.

Montageplatte

Eine Montageplatte aus rostfreiem Stahl mit den Maßen 150 x 134,2 x 80 mm erleichtert den Einbau der Autoterm Air 2D Heizung in den Fahrzeugboden. Mit einer Wandtiefe von 80 mm können der Abgasauslass, der Lufteinlass und der Kraftstoffpumpeneinsatz unter dem Fahrzeugboden versteckt werden.

T-Stück für Kraftstoffzufuhr

T-Stück aus Kunststoff mit den Abmessungen (8 x 8 x 5,3 mm). Mit diesem T-Stück kann der Kraftstoffstrom verzweigt werden, so dass bei Bedarf eine gleichmäßige Verteilung des Kraftstoffs im gesamten System gewährleistet werden kann. Der Heizungsbausatz enthält auch eine Leitung zur Entnahme von Diesel aus dem Fahrzeugtank, so dass der Kraftstoff direkt aus dem Tank entnommen werden kann.

T-Stück für die Heißluftleitung

Ein T-Stück ohne Regelventil mit einem Durchmesser von 3 x 60 mm ist wichtig, um eine effiziente und sichere Wärmeverteilung im Raum zu gewährleisten. Der Hauptvorteil ist, dass die Luft frei durch alle drei Kanäle strömen kann.

Luftauslass

Das Ausblasgitter mit einem Durchmesser von FI 60 mm ist das Element, mit dem die Luft in den Raum abgegeben wird. Der Winkel der Lamellen des Gitters beträgt 30 Grad.

Warmluftkanal

Der Bausatz enthält einen Warmluftkanal mit einem Durchmesser von 60 mm und einer Länge von 2 m.

Brennstofffilter

Sorgt dafür, dass der zum Heizen verwendete Brennstoff immer sauber ist. Wenn Sie Diesel aus dem außereuropäischen Ausland oder Fahrzeuge mit verrosteten Tanks verwenden, ist diese Lösung ein wesentlicher Schutz für die Kraftstoffpumpe. Es ist sehr wichtig, dass der Filter leicht schräg und nicht waagerecht eingebaut wird, damit die Pumpe den Kraftstoff immer von der Einfüllseite des Filters ansaugt!
